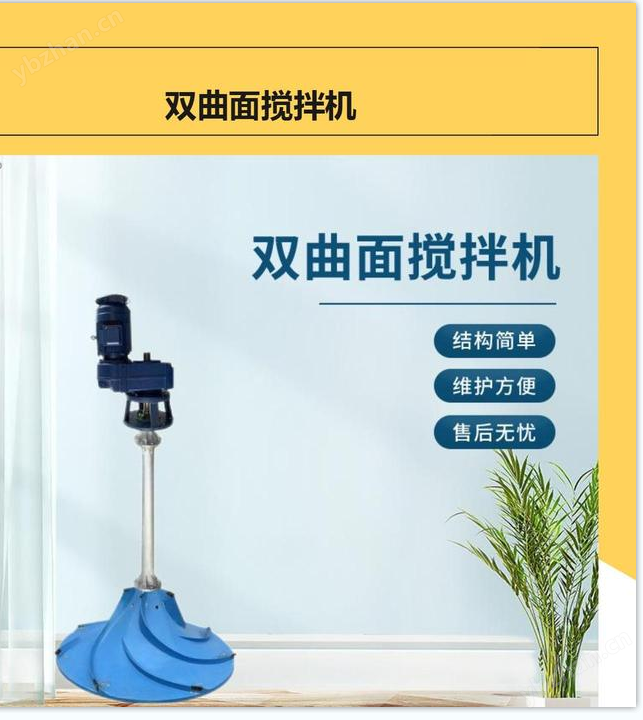

填料處理池立式雙曲面攪拌機
結構組成：
雙曲面攪拌機由減速電機、減震座、攪拌軸、雙曲面葉輪四大核心組件構成 。其中葉輪采用雙曲線母線旋轉形成的八導流片曲面結構，主軸采用304/316不銹鋼材質，配套電控箱實現啟停控制。潛水式機型配備機械密封系統，干式安裝需配置專用橋架支撐。
技術參數：
標準型號葉輪直徑覆蓋500-3000mm，轉速區間20-250r/min，適配池深4-9米工況。功率配置根據液體濃度梯度調整，高粘度介質需增加功率儲備。設備運行噪音低于60分貝，推流距離可達25米。
流體動力學特性：
雙曲面葉輪通過旋轉產生軸向與徑向復合流態：
1.軸向流依托葉輪離心力形成垂直方向循環
2.徑向流借助導流片產生水平方向擴散
3.負壓區實現氣體吸入與微氣泡乳化
該流態使全池液體每小時循環次數達20次以上，懸浮物沉降率顯著降低。
行業應用：污水處理
混凝池藥劑快速擴散、調節池水質均勻化、厭氧池污泥懸浮、硝化池溶解氧提升
化工生產：反應釜物料均質 、酸堿中和過程強化、氣液傳質效率提升

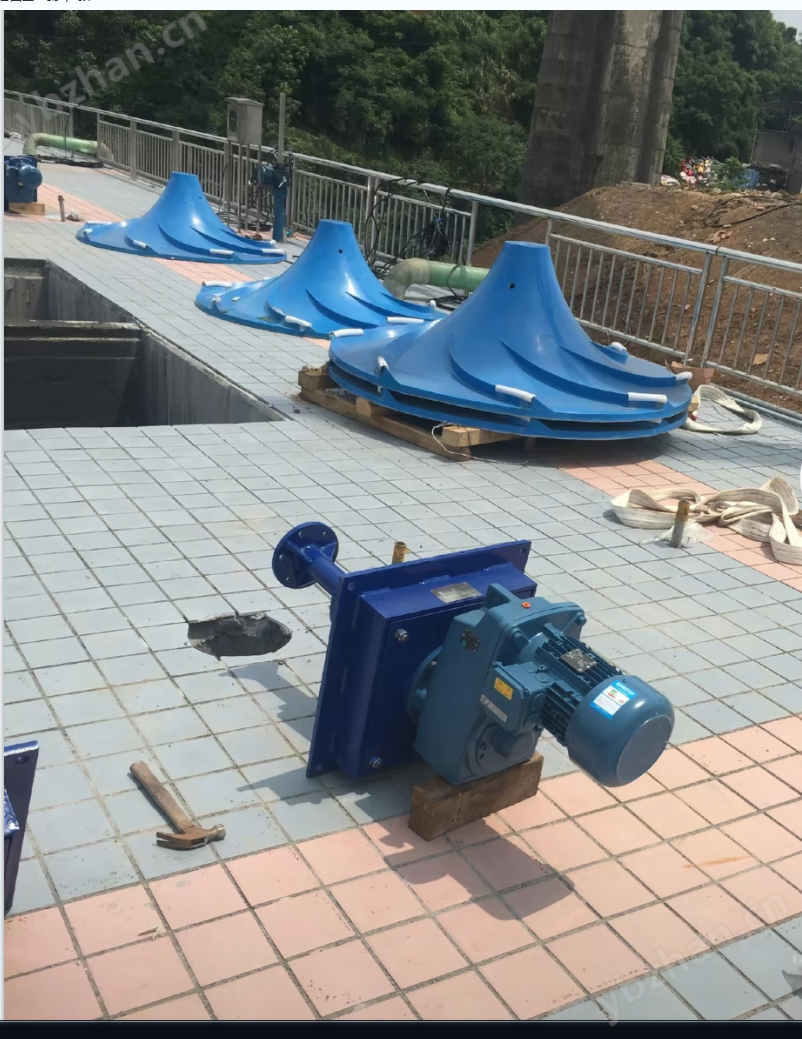

安裝規范：立式安裝需確保攪拌軸垂直度偏差≤5mm，葉輪浸沒深度為直徑的1.1-1.3倍 [1]。潛水式設備安裝前需檢測機械密封的泄漏量（＜2.4ml/h）。池底需平整度誤差＜5‰，多臺設備間距保持葉輪直徑的3倍以上。
技術創新：實用新型技術在多曲面攪拌機中引入安全鎖結構，包含：
萬向輪與環形限位槽的防偏移裝置
四組獨立驅動攪拌單元
復合傳動系統的360度攪拌覆蓋
該設計使設備運行穩定性提升30%-50%，維護周期延長至6000小時 [2]。
填料處理池立式雙曲面攪拌機選型說明：
1.圓形池按直徑選擇葉輪規格
2.矩形池需計算長寬比配置多臺設備
3.介質密度＞1200kg/m3需功率補償
4.PH值＞9.0需采用316L不銹鋼材質
效能對比：
相比傳統槳式攪拌機，曲面機型：
能耗降低30%-50%（同等處理量）
混合時間縮短35%
懸浮物含量提升顯著
