a.立式渦輪攪拌機適合于污水或污泥混合液中運轉，工作時，在水下任何部位都不得掛帶纖維，保證池內各區攪拌均勻，整個池內不會有污泥沉淀，無淤泥堆積。確保單位流量功耗具有足夠的軸向推力和滿足工藝池型和介質等要求為原則。

b.葉輪直徑 2500mm外緣線速度不大于 5m/s，葉輪需在全浸沒條件下連續運行、間歇運行和長期停止狀態后恢復運行，在整個運行過程中須運行平穩、無振動，運行時間至10000小時。

c.立式渦輪攪拌機安裝位置符合現場使用要求。

d. 現場條件

（4）性能和結構

a. 立式渦輪攪拌機能每日 24 小時連續運行， 使用壽命不低于20 年。

b. 立式渦輪攪拌機確保水體混合，保證池底流速≥300mm/s（距池底 200mm）。

c. 立式渦輪攪拌機為低速攪拌，轉速不大于 40rpm，直徑≥2500mm。

d. 立式渦輪攪拌機全部重量受力支撐在橋架上，葉輪的位置須接近于池底，底部不設軸承支撐，通過懸臂式立軸與齒輪減速電機連接，并向齒輪減速電機傳遞扭矩。

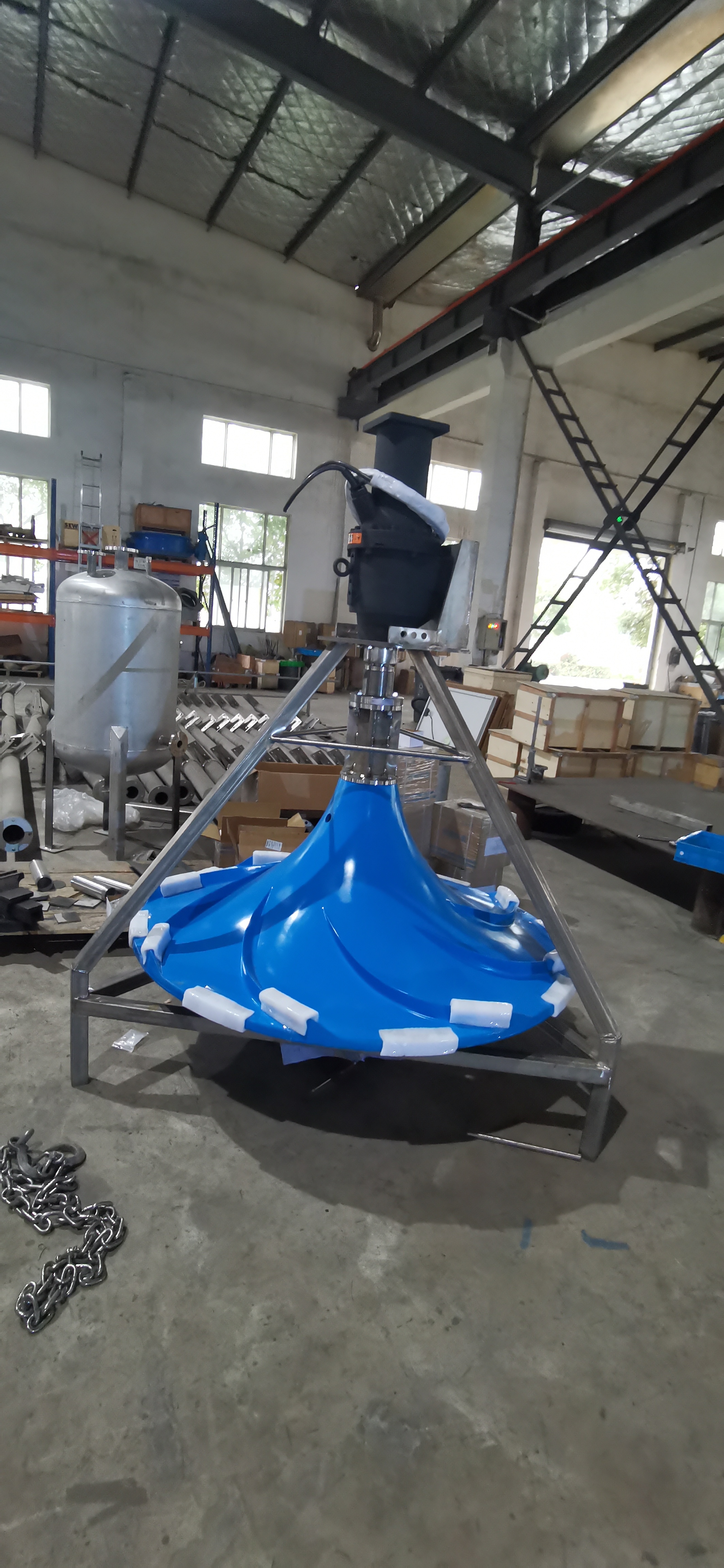

e. 渦輪式葉輪為圓錐體雙曲面形、半開式、錐面上帶有導流肋的形式，葉輪與立軸之間須裝有鎖定裝置，以防轉動時松動。葉輪轉動時能自我糾位，確保向下力垂直，防止產生不平衡運動。渦輪式葉輪額定壽命≥20 年。

f.立式渦輪攪拌機葉輪的轉向根據實際工藝的污水流態確定，即使反轉也不會帶來不良后果。

g.齒輪減速電機采用SEW、諾德或國茂品牌等，并安裝固定在橋架上，齒輪材料為合金鋼，硬齒面，服務系數≥2.0 軸承額定壽命≥(L10)100000 小時。電機設計符合IEC 標準，電機額定功率須大于實際較大所需功率的 2 倍，F 級絕緣，電源為380V、3 相、50HZ，防護等級 IP65，每小時可啟動至少 12 次。

h.橋架為桁架式不銹鋼結構，寬度大于 1.2m，具有足夠的強度和剛度，懸臂部分具有足夠的承載能力。

（6）防腐蝕

制造立式渦輪攪拌機全部材料應適用于污水的腐蝕環境，未經保護或非防腐性材料按制造廠規定進行處理。

(7) 現場控制箱

生物反應池立式渦輪攪拌機（104a-5M-01~10 、104b-5M-01~06）要求配套設置機旁按鈕箱，共 16 臺，防護等級 IP65。箱體內需配置一、二次接線端子、微斷， 急停、開、停按鈕， 運行、停止、故障信號燈， 就地/遠方轉換開關。按鈕箱及相關輔材的報價應包括在機械設備投標報價內。生物反應池立式攪拌器的啟動控制裝置集中安裝在生物反應池成套 MCC 柜內。立式攪拌器供貨商應提交攪拌器的控制原理圖， MCC柜廠控制二次接線圖需攪拌器供貨商進行審核并提供書面確認函。MCC 柜面板上應為每臺攪拌器配置開/停按鈕、自動/手動轉換開關、開停及故障指示燈。

進水調節池及事故池攪拌機（101-3M-01~05）要求配套設置機旁控制箱（柜），共 5 臺，防護等級 IP65。電控箱（柜）面板上包括（但不限于此）：設有電流表和電壓表，用以顯示總的進線電流和電壓；帶綠色指示燈的按鈕、紅色按鈕及紅色指示燈用于各設備的啟動、停止及運行、停機、故障信號燈， 信號燈采用節能型；就地-0-遠程控制選擇開關及整個功能控制系統的急停按鈕。在電控箱柜內設有電動機保護器、起動器及輔助繼電器、PLC 控制的輸入接口以及輸出給 PLC  的運行、停機、事故狀態信號的接口。電控箱（柜）面板前設有小門及觀察窗，外殼材質及厚度參見《與機械設備配套的電氣控制箱（柜）專用技術規范》章節， 電控柜內設有電纜通道及接線端子及控制電器元件。

由配套控制箱（柜）至其所控設備的動力及控制線纜配套供應。配套線纜長度由投標商自行考慮，須滿足工程要求。配套電控箱（柜）、配套電纜及相關輔材的使用要求。

其他詳細技術要求參見《與機械設備配套的電氣控制箱（柜）專用技術規范》。

操作方式為就地手動控制和 PLC  自動控制兩種方式。另外應具備向PLC傳輸狀態顯示信號并接收PLC輸出控制信號的接口。

電氣控制箱（柜）所提供的外接信號數量及功能不能少于招標圖 I/O 清單中的信號數量及功能，所提供的外接端子信號型式需與I/O清單中的各信號的型式相一致。
