摘要

玻璃瓶罐廣泛應用于食品、醫藥及化妝品包裝領域，其結構穩定性與安全性直接關系到產品質量與使用安全。玻璃在成型及退火過程中可能產生殘余內應力，若應力過大，容易導致容器在運輸、滅菌或溫度變化過程中發生破裂。依據GB/T 4545《玻璃瓶罐內應力試驗方法》，采用玻璃瓶數顯偏光應力儀可對玻璃瓶底部及關鍵部位的應力狀態進行檢測與評價。本文介紹了三泉中石YLY-06S玻璃瓶數顯偏光應力儀的檢測原理、試驗方法及應用流程，為玻璃容器質量控制提供參考。

關鍵詞

玻璃瓶數顯偏光應力儀；玻璃瓶?jī)?nèi)應力檢測；GB/T 4545；偏光應力檢測；YLY-06S

試驗意義

玻璃瓶罐在生產過程中經歷高溫熔融、成型及退火等工藝步驟，如果退火工藝控制不當，容易在玻璃內部形成殘余應力。內應力過大會降低玻璃容器的機械強度與熱穩定性，增加在運輸、滅菌或冷熱交替環境下破裂的風險。

對玻璃瓶罐進行內應力檢測能夠：

• 評價玻璃退火工藝是否合理

• 提高玻璃容器的機械強度與安全性

• 降低產品在運輸和使用過程中的破損率

• 為生產工藝優化提供數據依據

因此，在玻璃包裝質量控制體系中，內應力檢測是一項重要的質量評價指標。

試驗設備

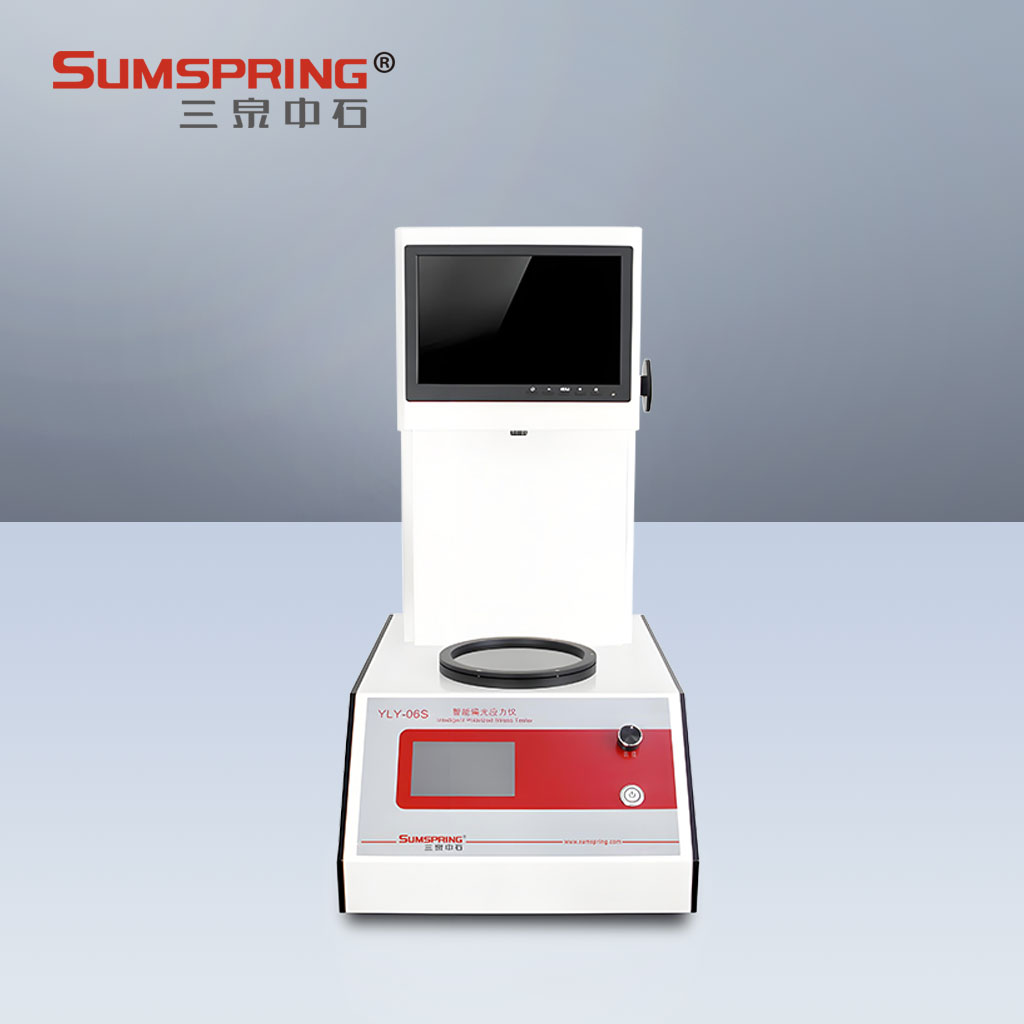

本試驗采用三泉中石 YLY-06S玻璃瓶數顯偏光應力儀。該設備用于檢測玻璃瓶、安瓿瓶、西林瓶、口服液瓶及輸液瓶等玻璃制品的內應力值。

主要技術參數包括：

• 儀器示值：0.1 nm

• 測量精度：±3 nm

• 偏振場直徑：150 mm

• 檢偏振片旋轉角度：360°

• 顯示屏尺寸：10 英寸觸摸屏

• 圖像分辨率：1024 × 600 dpi

• 光場邊沿亮度：>120 cd/㎡

• 外形尺寸：565 mm × 380 mm × 752 mm

• 設備重量：約32 kg

設備采用SBC圖像識別技術，可自動識別應力圖像并進行數據處理。

試驗依據

玻璃瓶?jī)?nèi)應力檢測依據以下標準進行：

GB/T 4545《玻璃瓶罐內應力試驗方法》

該標準規定了利用偏振光學方法檢測玻璃瓶罐內應力的試驗步驟及結果判定方法，適用于無色透明玻璃瓶罐底部及瓶壁內應力檢測。

試驗原理

玻璃在存在內應力時，會產生雙折射現象。當偏振光通過存在應力的玻璃材料時，不同方向的光傳播速度不同，從而產生光程差。

在偏光應力儀中：

1. 偏振光通過被測玻璃樣品

2. 由于內應力導致光程差變化

3. 在檢偏器中形成干涉顏色或消光圖像

4. 通過旋轉檢偏鏡測定光程差

5. 將光程差換算為應力值或應力級數

通過該方法可以定量或定性分析玻璃容器內部的殘余應力情況。

適用范圍

玻璃瓶數顯偏光應力儀適用于以下玻璃制品檢測：

• 藥用安瓿瓶

• 西林瓶

• 輸液瓶

• 口服液瓶

• 玻璃量具

• 食品及飲料玻璃瓶

• 其他透明玻璃容器

尤其適用于圓柱形無色玻璃瓶罐底部應力檢測。

取樣準備

試驗前需進行以下準備工作：

1. 確認YLY-06S偏光應力儀運行正常并完成校準

2. 清潔儀器觀測區域，保證光場清晰

3. 取樣玻璃瓶應表面潔凈，無明顯劃傷或污染

4. 檢測人員佩戴防護手套，避免直接接觸樣品表面

5. 準備靈敏色片用于輔助觀察

試驗過程

1 儀器調節

將檢偏鏡旋轉至與起偏鏡偏振面互相垂直的位置，使視場呈現黑色狀態，表示儀器處于零位。

2 放置樣品

將待測玻璃瓶放入偏振場中心，使瓶底對準觀測窗口。

3 安裝靈敏色片

安裝靈敏色片以增強應力干涉顏色，提高觀察靈敏度。

4 尋找最大光程差點

緩慢旋轉玻璃瓶，觀察瓶底內根部區域，尋找出現明顯干涉顏色變化的位置。

5 消光十字觀察

移去靈敏色片，通過瓶口觀察瓶底中心區域，可看到暗色消光十字圖案。

6 測量光程差

重新放入靈敏色片，旋轉檢偏鏡，使消光十字分離為兩條暗色弧線，并逐漸移動。

當藍灰色剛好被褐色替代時，記錄檢偏鏡旋轉角度及對應光程差值。

7 數據記錄

讀取儀器顯示屏數據，并依據標準換算為應力級數。

設備優勢

YLY-06S玻璃瓶數顯偏光應力儀具有以下特點：

• 圖像識別技術：采用SBC圖像識別系統，提高檢測準確度

• 定性與定量模式：可根據不同檢測需求選擇試驗?zāi)Ｊ?/p>

• 高清可視化圖像：高分辨率圖像顯示，便于觀察應力分布

• 觸摸屏操作：10英寸顯示界面，操作直觀

• 數據管理功能：具備數據存儲、統計及處理功能

• 在線升級功能：系統程序支持ISP在線升級

• 符合GMP數據管理要求：滿足數據追溯與記錄管理需求

這些功能有助于提升檢測效率并降低人為判斷誤差。

結論

玻璃容器內應力檢測是評價玻璃包裝質量的重要環節。依據GB/T 4545標準，通過玻璃瓶數顯偏光應力儀可以準確分析玻璃瓶底部及關鍵部位的應力分布情況。三泉中石YLY-06S設備通過數字化顯示與圖像識別技術，提高了檢測效率與測量精度，為玻璃包裝生產企業、制藥企業及質量檢測機構提供可靠的檢測手段，有助于提升玻璃容器產品的安全性與穩定性。
