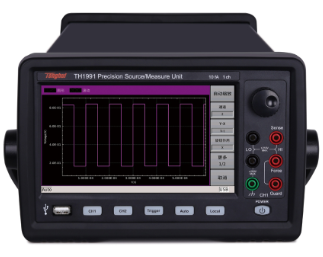

SMU-1900系列高精度源表

關鍵詞：精密源，電壓，電流

一、概術：

SMU-1900系列高精度源表，可同時輸出并測量電壓和電流，在儀器中集成了電流源、電壓源、電壓表、電流表功能，各功能可任意切換。

SMU-1900系列高精度源表，單元可輸出高達±210V直流電壓、±3A直流電流以及±10.5A脈沖電流、最小10fA/100nV的電源和測量分辨率，支持高速采樣，可生成任意波形。

SMU-1900系列高精度源表，單元系列采用了7英寸電容式觸摸屏，以Linux操作系統為底層，交互式圖形用戶界面及各種顯示模式，并內置了二極管、三極管、MOS管以及IGBT等器件的I/V曲線掃描功能，無需連接上位機即可完成IV功能測試，可顯著提高測試效率。

SMU-1900系列高精度源表，單元全面、綜合的電源和測量功能，是測試半導體、有源/無源器件以及各種其他器件與材料的理想選擇。

SMU-1900系列高精度源表單元廣泛應用在研發和教育應用、工業開發、測試和制造業等領域。

二、應用

半導體、分立與被動元件測試
二極管、激光二極管、LED
光電探測器、傳感器
場效應管、三極管
ICs(ICs、RFICs、MMICs)
電阻、變阻器、熱敏電子、開關

精密電子及綠色能源器件測試
光伏電池
功率半導體
電池
汽車
醫學儀器
用于板級測試的功率與直流偏置源

研究及教育
新材料研究
納米器件特性
巨磁電阻
有機設備
任何精密I/V源或測量

三、性能特點：

■ 通道數：1

■ 高達±210V直流電壓、±3.03A直流電流

■ 7英寸電容式觸摸屏，分辨率800×480

■ Linux操作系統

■ 四象限精密電源輸出

■ 電壓源、電流源、電壓表、電流表或電阻表五種基本模式

■ 支持直流、脈沖、掃描及列表輸出

■ 二極管、三極管、MOS管以及IGBT快速生成常用器件的特性曲線，時域波形滾動顯示功能

■ 兼具二線制測量/四線制測量

■ 輸出濾波器時間常數（或截止頻率）可自由設置以實現任意頻響輸出

■ 數學運算功能、滑動平均濾波功能、偏差扣除功能

■ Delta低電阻測試方法，有效補償由熱電動勢引起的測量誤差

■ 14檔分選功能，含Grading和Sorting兩種模式。

■ SMU-1900系列高精度源表高達1000000點/秒采樣率，最小采樣間隔1μs

■ SMU-1900系列高精度源表脈沖輸出的脈寬最小可達50μs

■ SMU-1900系列高精度源表任意波形生成及列表掃描功能（最小1μs間隔）

■ 標配上位機軟件，方便在電腦上控制及數據采集

SMU-1900系列高精度源表可按如下工作模式工作

C.半導體元件靜態特性測試

SMU-1900系列精密源/測量單元無需上位機軟件，可直接在儀器界面設置并生成半導體元件如二極管、三極管、MOS管、IGBT等IV特性曲線，并可以直接調用常用器件庫，快速完成測試。

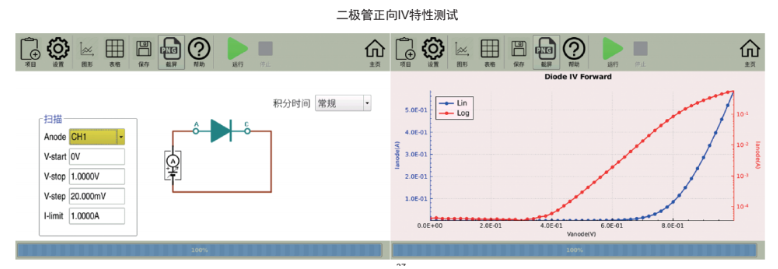

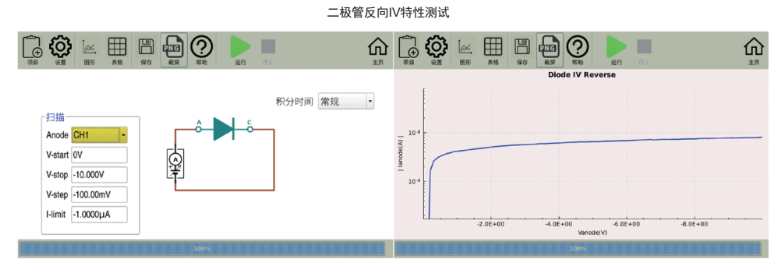

1）二極管IV特性測試

2）場效應管輸出特性曲線

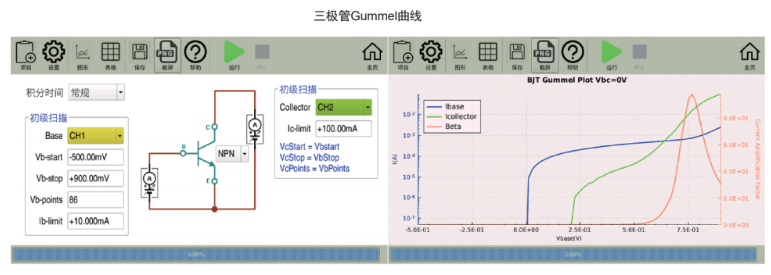

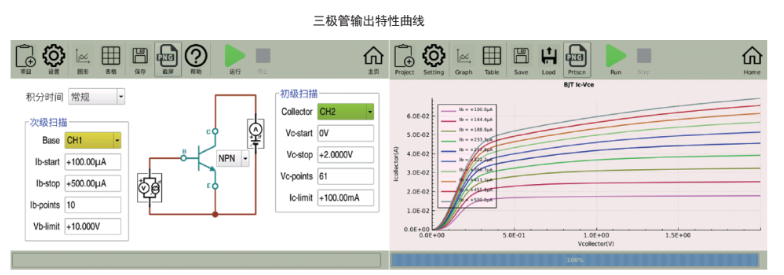

3）三極管輸入輸出特性曲線
