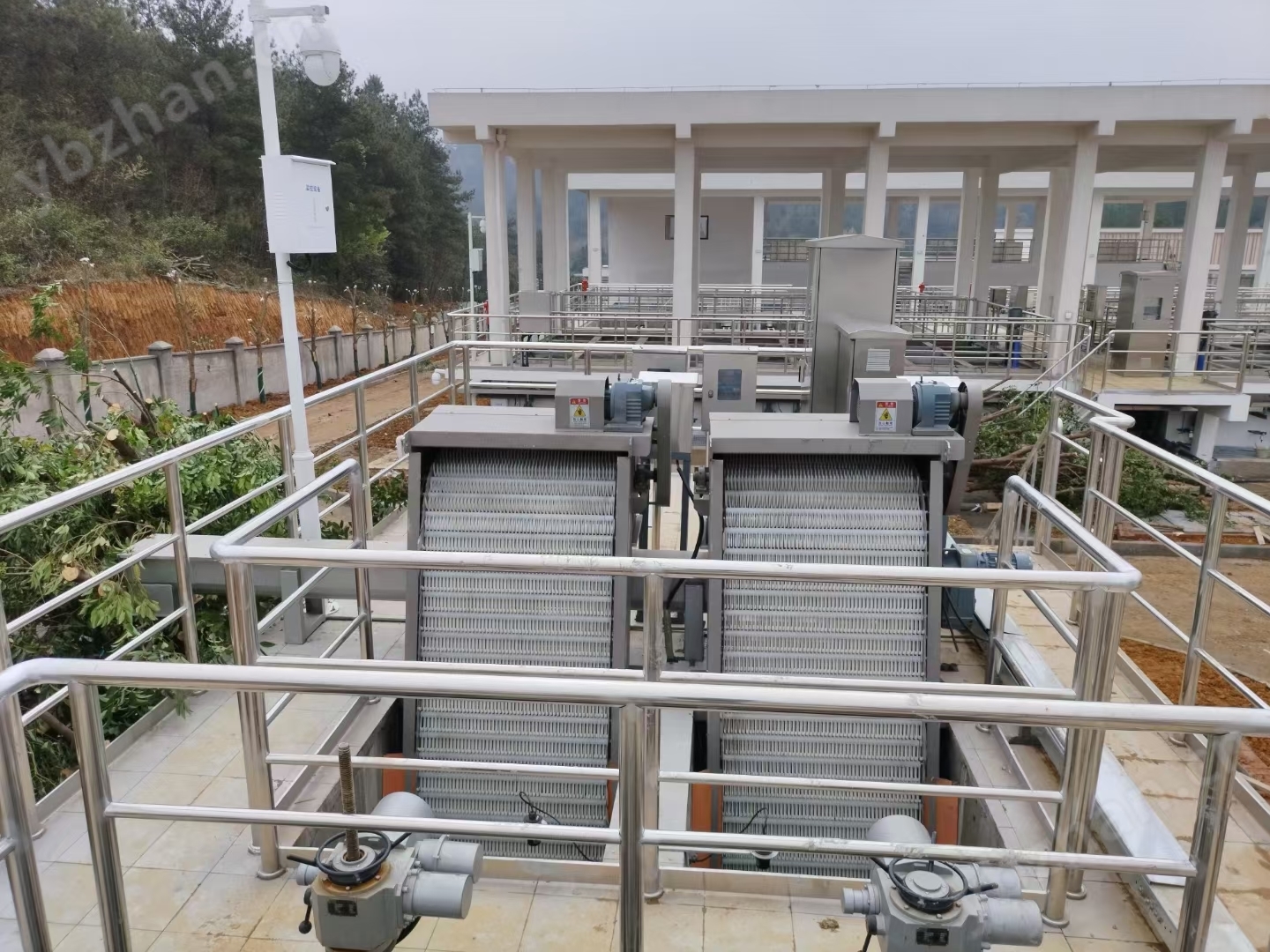

GSZH-600全自動回轉式格柵清污機

一、核心工作原理與結構特點

反撈式格柵清污機采用?鏈傳動耙齒回轉式設計?，其核心運行機制如下：

反向撈污?：齒耙從柵條后方下行，繞過底部后從前方上行，將攔截的污物“反撈”至卸渣口，有效避免污物被重新帶入水中 。

自清潔能力?：當齒耙運行至頂部時，通過轉向導軌與重力作用，污物自動脫落至輸送機或渣桶中，部分機型配備清掃刷進一步清除粘附雜物 。

封閉式鏈條?：耙齒鏈為封閉結構，防止雜物侵入，提升運行平穩性與可靠性 。

?優勢總結?：

自動化程度高，支持定時、液位差或手動控制；

耐腐蝕性能好，適用于潮濕、高泥沙等惡劣工況；

故障率低，配備過載保護裝置，超負荷時自動停機報警 。

二、適用場景與選型建議

應用場景 推薦型號/配置 說明

市政污水廠? 反撈式 + 螺旋輸送機組合 實現全自動清污與輸送，減少人工干預

雨水泵站? 不銹鋼材質（304/316），柵距5–20mm 防腐耐用，高效攔截落葉、塑料袋等雜物

水電站進水口? 深孔型、高水頭設計，抗沖擊能力強 適應高流速、大流量工況，保障發電安全

食品/造紙廠廢水? 加強型耙齒結構，耐磨損合金材質 應對纖維、碎屑等易纏繞雜質

鑒于地區氣候潮濕、雨季集中、水體中藻類與漂浮物較多，建議選擇?304不銹鋼主體結構?，并配置?高壓沖洗系統?或?自動清渣輸送帶?，以提升設備在高負荷運行下的穩定性與維護便利性。

三、安裝與運維要點

安裝要求?

整機吊裝，基礎預埋鋼板即可，土建簡單；

確保導軌垂直度偏差 ≤ 1/1000H，避免運行卡阻 。

日常維護?

每兩周至少空載運行一次，防止部件銹蝕；

定期檢查鏈條張緊度、耙齒完整性；

每三個月進行全面檢查，發現問題及時聯系廠家 。

常見故障處理?

若設備無法啟動，先排查電源與過載保護是否觸發；

出現異響或振動，檢查是否有硬物卡住耙齒；

GSZH-600全自動回轉式格柵清污機現場電氣控制箱說明：

1）現場控制箱結構

控制箱室外支架式安裝（帶觀察窗）

控制箱要求前檢修，前開門

電纜進出線為下進，下出線方式

盤內塑料元件無鹵素，CFC，阻燃，自熄

盤體材質：ASTM304不銹鋼

防護等級：IP55

2）控制箱功能

現場控制箱用于控制設備的開/停，動力及信號電纜的轉接。

現場控制箱內至少包括：進線隔離開關，空氣斷路器，熱繼電器，接觸器，控制操作單元，動力及信號接線轉接端子排，故障信號轉換裝置，“急停”按鈕等元件。

設備監控單元能將設備本體檢測裝置檢測的信號轉換成一個帶轉換接點開關量輸出。

設備的手/自動轉換、運行、故障等信號可整合至PLC系統。

3）技術參數

工作電源：AC   380V   50Hz  三相五線制

輔助電源：AC   220V   50Hz

4）現場控制箱配LB-05漏水保護器和INT69過熱保護器，可有效保護電機油室進水和軸承過熱保護。
