三索式格柵除污機CAD安裝圖

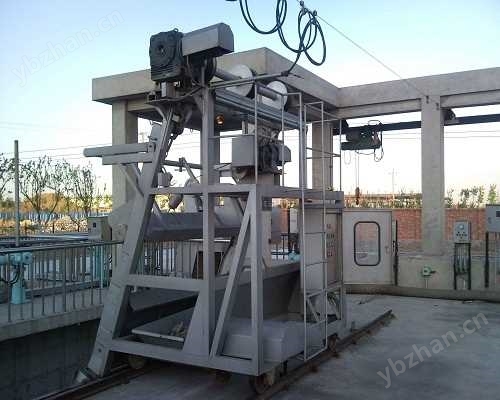

一、工作原理詳解:四步完成自動清污循環
三索式格柵清污機的“三索”指?兩根提升鋼絲繩?和?一根控制耙斗開合的差動鋼絲繩?,整個過程由電氣控制系統自動指令運行:
?下降過程(開耙狀態)?
耙斗在高位時處于張開狀態。升降電機啟動,帶動兩根?提升鋼絲繩?卷筒轉動,使耙斗沿導軌緩慢下降至格柵井底部。此時差動鋼絲繩松弛,耙斗保持開啟,順利穿過柵條間隙 。
?底部合耙(閉合撈渣)?
當耙斗下降至井底時,高度限制器發出信號,停止下降。翻耙電機啟動,牽引?中間差動鋼絲繩?,使耙斗完成閉合動作,將攔截在柵條上的雜物(如塑料袋、樹枝、毛發)牢牢撈入耙斗中。
?提升過程(帶載上行)?
合耙完成后,升降電機再次啟動,通過兩根提升鋼絲繩將裝滿雜物的耙斗沿導軌向上提升。耙斗緊貼柵面運行,持續清理整個高度范圍內的污物,確保無空缺 。
?頂部卸料(自動清污)?
耙斗上升至卸料口時,升降電機停止。安裝在上機架的清污刮板隨耙斗上行自動將雜物刮落,排入輸送機或垃圾小車中,完成一次清污循環。隨后耙斗重新張開,準備進入下一周期 。
?循環模式?:設備可設定為?間歇運行?(按時間控制)或?連續運行?(高負荷工況),也可根據水位差自動啟停,實現節能運行 。

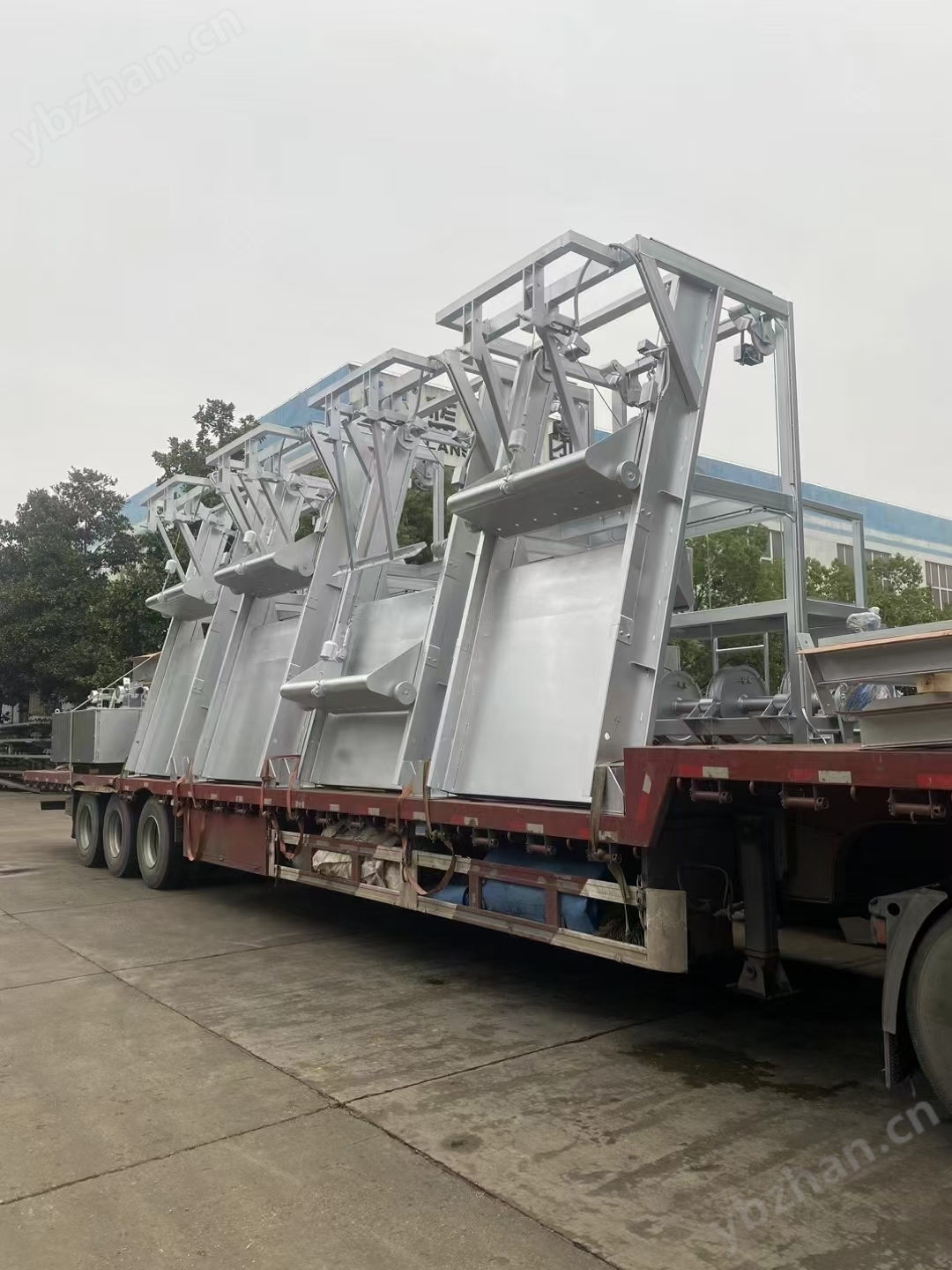

二、核心結構組成
組成部分 | 功能說明 |
?耙斗與柵條? | 構成過水柵面,攔截大于柵隙的雜物 |
?三根鋼絲繩系統? | 兩根提升、一根控制開合,實現動作解耦 |
?驅動裝置? | 升降電機與翻耙電機,分別控制升降與開合 |
?導軌系統? | 槽鋼導軌配合尼龍襯板,確保運行平穩 |
?電氣控制系統? | 實現自動啟停、過載保護、故障報警,支持遠程監控 |


三、三索式格柵除污機規格型號技術優勢與適用場景
技術優勢
?深井適用性強?:安裝深度可達12米以上,適用于深埋式泵站 ;
?清污充分?:耙斗能深入底部,清除沉積物,避免堵塞死角 ;
?智能防卡阻?:具備遇阻重試功能,當耙斗下降遇阻時,自動合耙并分次清除垃圾 ;
?解決亂繩問題?:采用導繩機構設計,避免傳統鋼絲繩牽引式設備的亂繩故障 ;
?高可靠性?:配備過力矩保護、松繩開關、感應開關等多重安全裝置,保障穩定運行 。
適用場景
?市政工程?:污水處理廠預處理段、雨水泵站、城市排水口;
?工業領域?:食品加工、造紙、化工等廢水處理前級篩分;
?水利工程?:河道治理、水庫清淤、港口碼頭漂浮物清理。
