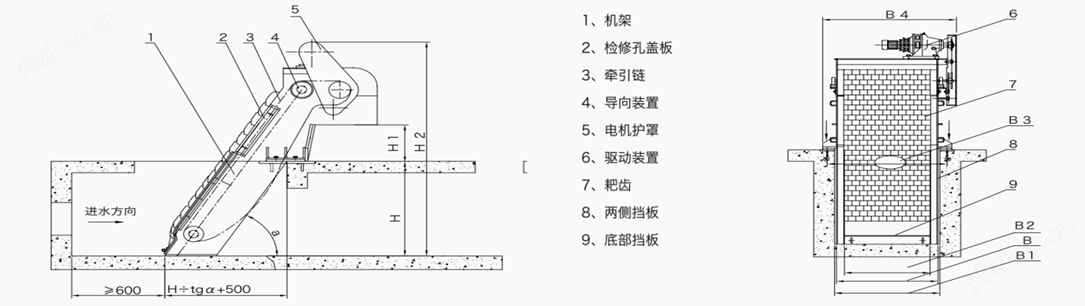

回轉式固液分離機CAD安裝圖
技術參數
外殼材質選用不銹鋼304，
溝寬：1200mm，深：1360mm，提升高度800mm
驅動電機、毛刷電機在供貨范圍
現場操作箱具有本地的啟停功能，不需要接到DCS，材質為不銹鋼304
處理水量不低于9000m3/天
爬齒材質:柵條間隙5mm
排渣濃度：≥5%
8、電機保護等級：IP55
9、電源380V/50HZ.
10、絕緣等級：F
性能擔保：保證污水中雜物去除率﹥95％
回轉式固液分離機CAD安裝圖主要特點：
1、結構緊湊,外形美觀,吊裝維護方便。
2、電氣、機械雙重過載保護控制，工作安全，運行可靠。
3、低能耗、低噪音、污物去除率高。
4、鏈條密封程度高，無纏繞。
5、傳動部件及水下主要部件均采用防腐材料制作，除不銹鋼材料外均進行噴鋅防腐處理，使用壽命達25年以上。
技術說明：
1、機架具有足夠的強度和剛度。
2、除污機柵條采用組裝結構，柵條與柵體的聯接合理可靠。
3、除污機運行平衡、可靠、密封處無漏油現象。
4、齒耙強度和剛度滿足額定荷載要求。
5、齒耙污物清除機構刮渣干凈、位置可調。
6、除污機設有機械過載保護裝置和電氣過載保護，避免過載而損壞傳動系統、齒耙等部件。
7、除污機焊接件質量符合JJ12.3的規定。
8、除污機柵體及零部件表面除不銹鋼材料外均進行噴鋅防腐處理，并按JG/T50 11.12的規定作表面涂漆。
9、格柵除污機水上部分設不銹鋼防護罩，外形美觀實用、可靠。
10、格柵除污機負荷運行噪音不大于75dB（A）。
11、格柵除污機空載運行時間不小于12h，現場負載試驗運行時間不小于2h。
